今天小编继续为大家分享泰和安系列接线图，话不多说，直接上图，本期分享的是泰和安消防设备电源监控系统接线图，欢迎收藏学习。

↓↓↓

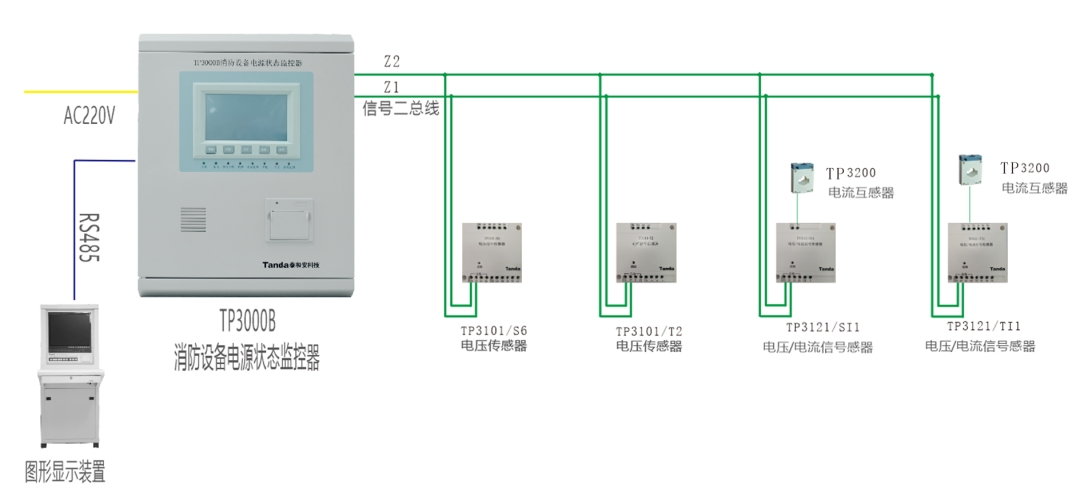

电压传感器、电压/电流信号传感器（ 二线制）

点击可查看大图↑↑↑

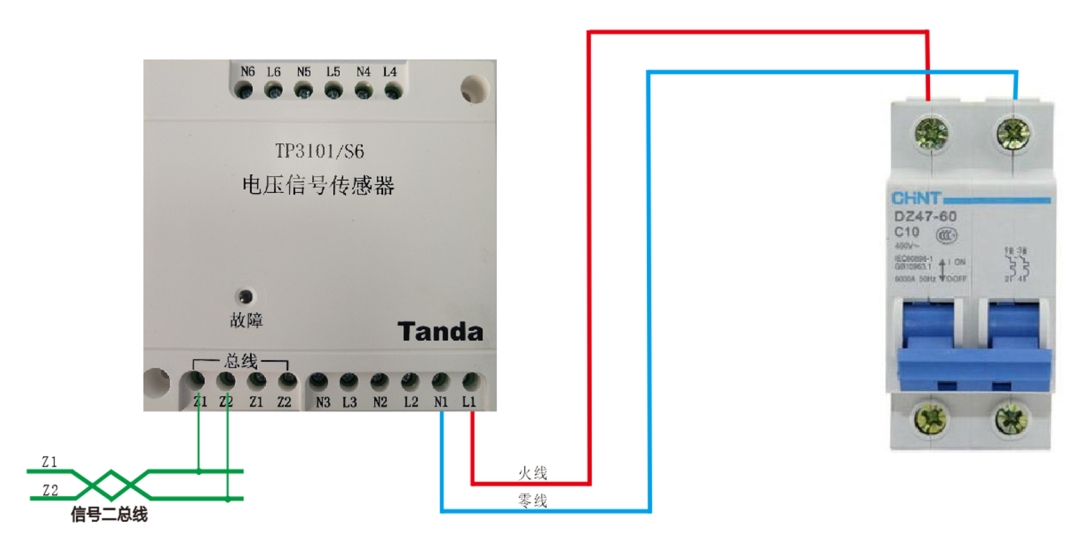

TP3101/S6外接端子接线图

点击可查看大图↑↑↑

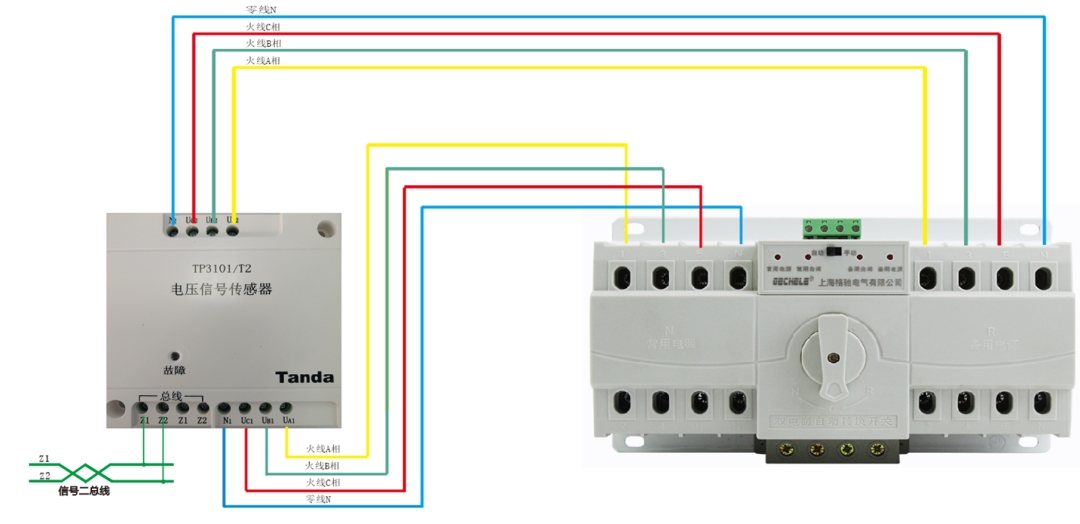

TP3101/T2外接端子接线图

点击可查看大图↑↑↑

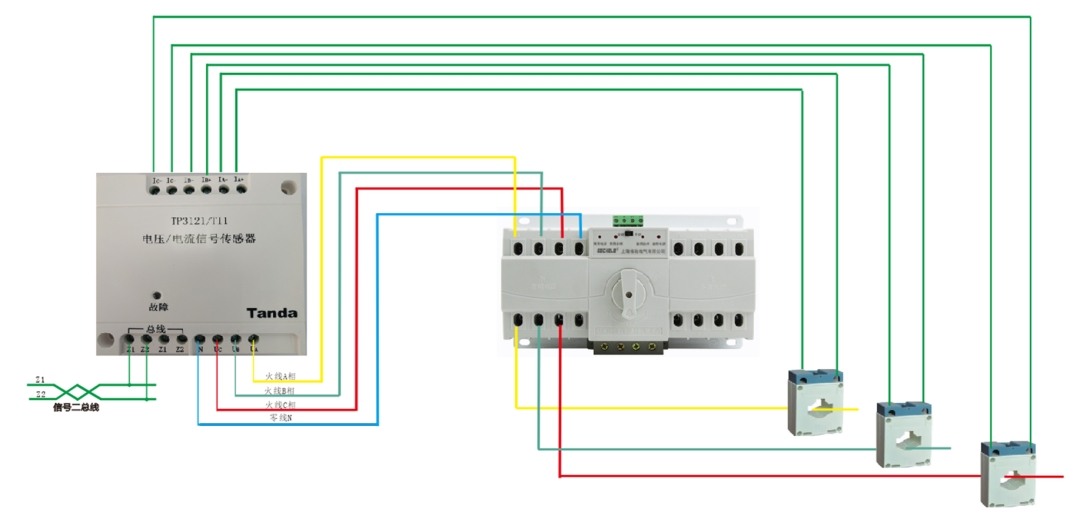

TP3121/TI1外接端子接线图（三相无零）

点击可查看大图↑↑↑

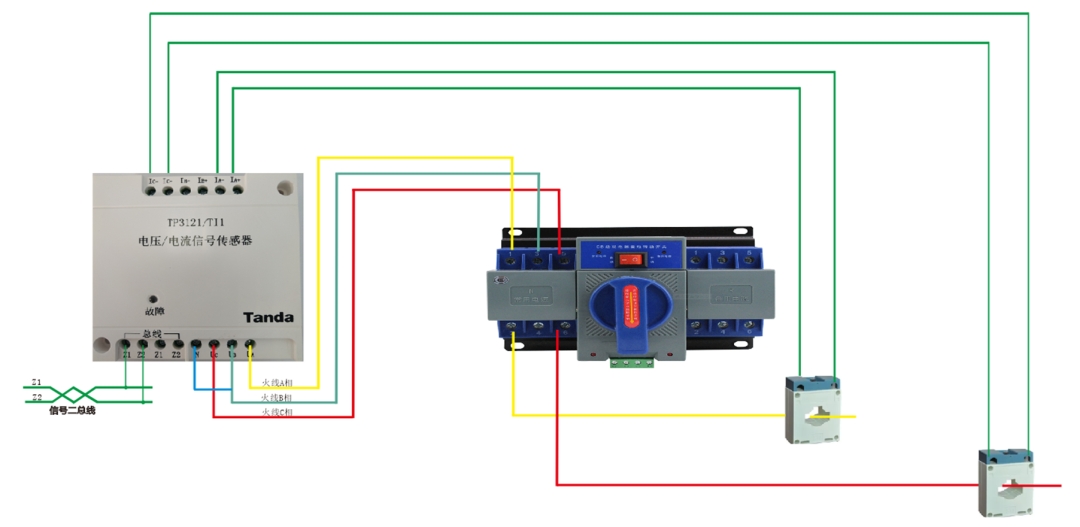

TP3121/TI1外接端子接线图（三相有零）

点击可查看大图↑↑↑

TP3121/SI1外接端子接线图

好啦，本期分享就到这里

下期分享预告：

泰和安防火门监控系统接线图
