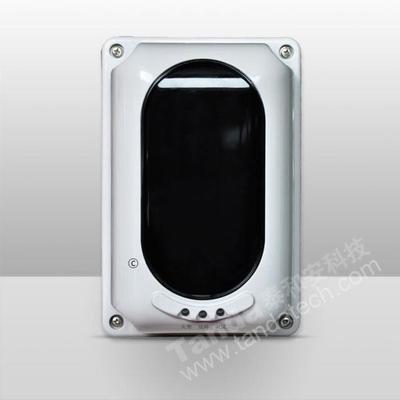

泰和安JTY-HF-TX6701线型光束感烟火灾探测器
非编码型,无源触点输出,反射式线型红外光束感烟探测器。探测器必须与反射器配套使用,需根据二者间安装距离的不同决定使用1或4个反射器。
JTY-HF-TX6701线型光束感烟火灾探测器(以下简称探测器)为非编码型反射式线型红外光束感烟探测器。探测器可与不同厂商的火灾报警控制器连接,通过继电器输出故障或火警信号。探测器必须与反射器配套使用。探测器采用全新的、合理的结构设计,调试过程中配有独特的激光模组和数码管指示,使调试过程更简捷。本探测器可用于购物广场、健身中心、体育馆、展览馆、博物馆、酒店大堂、印刷厂、制衣厂、仓库等场所。
一、JTY-HF-TX6701线型光束感烟火灾探测器特点
1、具有自动补偿功能,对于一定程度上由灰尘、振动等因素造成的影响可自动进行补偿,提高了探测器的可靠性。
2、调试简单,有同心激光模组指示,可以方便找到光路,有数码管显示,可以指示反射光强度。
3、现场可通过手持编码器设定灵敏度及距离值。
4、PCB板全密封防护工艺。
二、技术参数
1、工作电压:电源DC20V-28V
2、工作电流:
电源电流: 监视电流≤23mA
报警电流≤33mA
调试电流≤55mA
3、光路定向相依性角度:±0.5度
4、灵敏度等级:共3级
一级灵敏度报警阈值2.6dB
二级灵敏度报警阈值3.4dB
三级灵敏度报警阈值4.8dB
5、火警、故障触点输出:
火警继电器:触点容量30V/2A,正常时接线端子HJ1、HJ2常开,火警状态下闭合。
故障继电器:触点容量30V/2A,正常时接线端子GZ1、GZ2常开,故障状态下闭合。
6、使用环境:温度-10℃~+55℃,相对湿度≤95%RH,不凝露。
7、颜色:灰色
8、外壳防护等级:
普通环境应用时,外壳防护等级为IP30;
特殊环境应用时,经胶封处理后,外壳防护等级为IP66。
9、光路长度:8m~100m
10、重量:约440g
11、执行标准:GB14003-2005
12、探测器的状态指示:
1)监视状态:红色指示灯周期性闪亮。
2)调试状态:绿色指示灯常亮或闪亮。
3)火警状态:红色指示灯常亮。
4)故障状态:黄色指示灯常亮。
三、工作原理
探测器与反射器相对放置。探测器包含发射和接收两部分,发射部分发射出一定强度的红外光束,经反射器上反射后,由探测器的接收部分对返回的红外光束进行同步采集放大,并通过内置单片机对采集的信号进行分析判断。当烟雾进入探测区内时,由于烟雾阻挡了光线,使接收部分接收到的红外
光的强度降低,达到报警阈值后,探测器点亮红色指示灯,通过火警继电器吸合输出火警信号。
