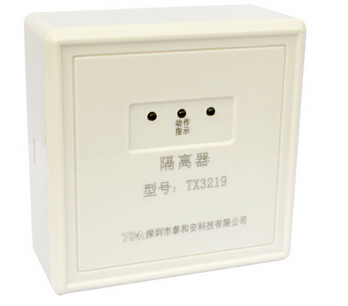

泰和安TX3219型隔离器模块产品介绍

一、泰和安TX3219型隔离器模块概述



泰和安TX3219隔离器模块（以下简称隔离器），主要用于隔离总线上发生短路部分的设备，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可自行将被隔离出去的部分重新纳入系统。使用隔离器便于确定总线发生短路的位置。



二、泰和安TX3219型隔离器模块特点



1、总线短路故障排除后，可自动将被隔离出去的部分重新纳入系统。

2、输入、输出信号无极性。

3、有100mA、200mA两种输出电流可选。



三、泰和安TX3219型隔离器模块技术参数



1、工作电流：

动作电流≥100mA或200mA（此时K短接）

2、  负载能力：总线24V,100mA； 总线24V,200mA（ K短接）

3、  指示灯：红色（正常监视状态不亮，动作时常亮）

4、  线制：与控制器采用无极性二总线连接

5、  插拔式模块结构，方便施工安装

6、  使用环境：

温   度：-10℃～+55℃,相对湿度≤95%，不凝露

7、外形尺寸：87mm×87mm×37mm

8、壳体材料和颜色：ABS，米黄色

9、重量：约130g
